Tipos de polipastos y accesorios

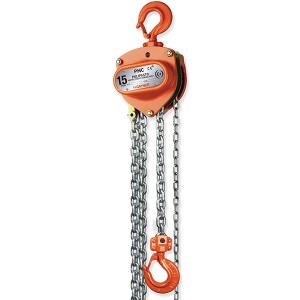

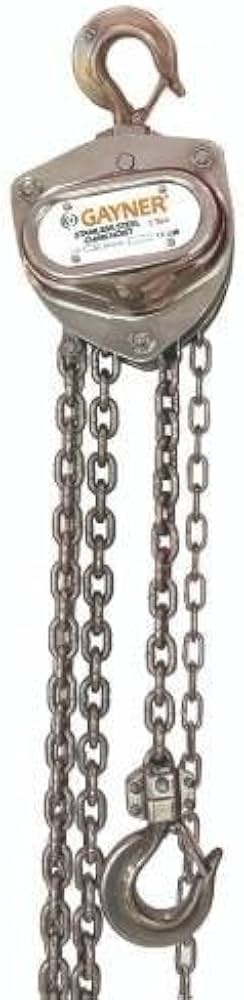

• Polipasto manual de cadena (cric de cadena): elevación mediante tracción manual sobre cadena de mando. Sin motor, sin conexión eléctrica. Capacidades de 500 kg a 20 t. Compacto y portátil; se cuelga de viga, gancho o trípode. Ideal para mantenimiento ocasional, instalaciones sin suministro eléctrico o entornos con riesgo de explosión (ATEX con modelo certificado).
• Polipasto eléctrico de cadena: motor eléctrico monofásico (220 V) o trifásico (380 V) que acciona la cadena de carga. Velocidad de elevación de 2 a 8 m/min según modelo. Capacidades de 125 kg a 5 t. Mando de subida/bajada por botonera con cable o inalámbrica. Para uso frecuente en líneas de producción, montaje y mantenimiento industrial.
• Polipasto eléctrico de cable (wire rope hoist): tambor de cable de acero en lugar de cadena. Permite mayor recorrido de elevación (hasta 30 m) y mayor velocidad. Capacidades de 500 kg a 20 t y superiores. Estándar en puentes grúa y pórticos de gran capacidad.
• Polipasto neumático: accionado por aire comprimido (5–6 bar). Apto para zonas ATEX (atmósferas potencialmente explosivas) donde la electricidad está prohibida: plantas químicas, petroquímicas o zonas de pintura. Velocidad y fuerza regulables mediante válvula de control de caudal.
• Carros de translación manuales: carros de empuje o de tornillo que deslizan sobre el ala inferior de una viga IPN o IPE. Permiten desplazar lateralmente el polipasto a lo largo de la viga. Ancho de ala regulable para adaptarse a distintos perfiles. Capacidades de 500 kg a 10 t.
• Carros de translación motorizados: motor eléctrico integrado que desplaza el carro (y el polipasto) a lo largo de la viga mediante mando desde botonera. Combinados con un polipasto eléctrico forman una grúa monorrail completa de coste reducido.

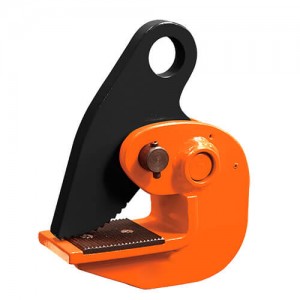

• Accesorios de elevación homologados: eslingas de cadena (1, 2, 3 y 4 ramales) y de poliéster, grilletes de arco y de grillete recto, anillas de elevación roscadas (DIN 580/582), balancines (spreader bars) y garras de elevación para planchas metálicas. Todos con marcado CE y carga máxima de utilización (CMU) indicada.

Cómo elegir el polipasto adecuado

Los cuatro factores determinantes son: capacidad de carga (en toneladas, con mínimo 20 % de margen sobre el peso real de la carga); recorrido de elevación (distancia entre el punto de enganche y el suelo, o entre dos niveles de trabajo); frecuencia de uso (ocasional → polipasto manual; diaria o en ciclos de producción → polipasto eléctrico); y entorno (presencia de gases o polvos inflamables → polipasto neumático o eléctrico ATEX certificado). Si se necesita también traslación lateral, combinar con carro manual o motorizado sobre viga existente o nueva.

Normativa aplicable a polipastos y accesorios de elevación

Los polipastos son máquinas sujetas a la Directiva de Maquinaria 2006/42/CE y deben llevar marcado CE con declaración de conformidad y manual en castellano. Los polipastos instalados de forma permanente (monorrail fijo, puente grúa) están sujetos además al Reglamento de Aparatos de Elevación y Manutención (RAEM, RD 836/2003), que exige puesta en servicio con instalador autorizado, prueba de carga previa y revisiones periódicas por organismo de control autorizado (OCA). Los accesorios de elevación (eslingas, grilletes) deben cumplir sus normas armonizadas específicas: EN 818 (cadenas calibradas de elevación), EN 1492 (eslingas textiles) y EN 13889 (grilletes de acero forjado). Cada accesorio debe llevar la CMU grabada o en etiqueta inamovible.

Sectores de aplicación

Los polipastos y accesorios de elevación se utilizan en talleres de fabricación metálica y calderería (izado de piezas y conjuntos soldados), industria de la automoción (desmontaje de motores y cajas de cambio), mantenimiento industrial (extracción de motores eléctricos, reductores y bombas de gran tamaño), sector naval y ferroviario (manipulación de componentes pesados en líneas de overhaul), construcción (izado de elementos prefabricados y estructuras metálicas) e industria química (polipastos ATEX en zonas clasificadas).

Por qué comprar polipastos en Suteva

En Suteva asesoramos sobre la combinación correcta de polipasto, carro y accesorios para tu aplicación, incluyendo la verificación de la capacidad de la viga soporte si nos facilitas el perfil y el vano. Todos los equipos se suministran con marcado CE y documentación completa. Disponemos de stock en La Garriga (Barcelona) con entrega en 24–48 h para modelos estándar y presupuesto sin compromiso para empresas e instaladores.

Preguntas frecuentes sobre polipastos y accesorios de elevación

¿Qué diferencia hay entre un polipasto manual y uno eléctrico?

El polipasto manual requiere que el operario tire de la cadena de mando para izar la carga; es silencioso, portátil y no necesita electricidad, pero es más lento y exigente físicamente. El polipasto eléctrico acciona la cadena o cable con un motor; permite ciclos rápidos y repetitivos sin fatiga, pero requiere suministro eléctrico y supone mayor inversión inicial. Para uso esporádico o cargas hasta 3 t, el manual es suficiente; para uso diario o cargas frecuentes, el eléctrico es la opción eficiente.

¿Qué viga necesito para colgar un polipasto?

La viga soporte (IPN, IPE, HEB o similar) debe soportar la carga máxima del polipasto más el peso propio del carro y el polipasto, con un coeficiente de seguridad mínimo de 4:1. El ancho del ala inferior de la viga debe estar dentro del rango de ajuste del carro (habitualmente 40–175 mm para carros estándar). Antes de instalar, un técnico estructural debe verificar la capacidad de la viga y sus puntos de anclaje, especialmente en estructuras existentes.

¿Con qué frecuencia hay que inspeccionar un polipasto?

Los polipastos portátiles (no instalados permanentemente) deben inspeccionarse visualmente antes de cada uso y pasar una revisión técnica completa al menos una vez al año por personal cualificado. Los polipastos instalados fijos, sujetos al RAEM, deben revisarse por OCA con periodicidad máxima de 2 años (o según categoría de riesgo). El libro de mantenimiento debe conservarse junto al equipo y estar disponible para inspección.

¿Puedo usar cualquier eslinga con mi polipasto?

No. La eslinga debe tener una CMU (Carga Máxima de Utilización) igual o superior a la carga que se va a elevar, teniendo en cuenta el factor de reducción según el ángulo de apertura entre ramales (a 90° entre ramales, la CMU del conjunto se reduce al 70 % de la CMU por ramal). Además, la eslinga debe ser compatible con el tipo de carga: textil para superficies delicadas, de cadena para cargas calientes o con aristas cortantes. Nunca usar eslingas con eslabones deformados, rotos o sin etiqueta legible.

¿Un polipasto eléctrico puede usarse en zonas con riesgo de explosión?

Solo si está certificado ATEX para la categoría de zona correspondiente (zona 1/21 o zona 2/22 según la clasificación de áreas de la instalación). Un polipasto eléctrico estándar genera chispas eléctricas en los contactos del motor y el freno que pueden inflamar atmósferas explosivas. En zonas ATEX se usan polipastos neumáticos o polipastos eléctricos con certificación ATEX II 2G/D o superior, con motor antiexplosivo y cableado especial.
