GAYNER – Carro manual a cadena ATEX 1t CMA-1,0

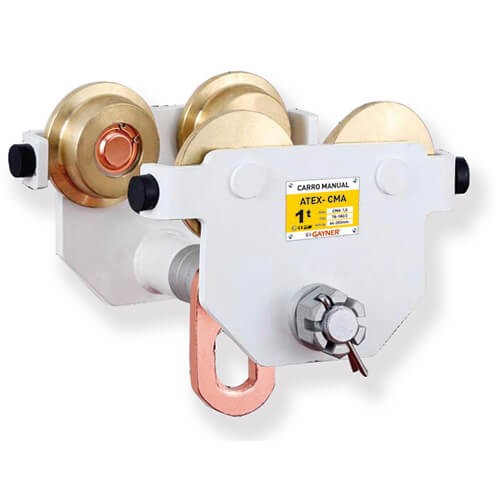

El carro manual a cadena GAYNER CMA-1,0 (ref. 78-180/2) es un carro de traslación manual certificado ATEX para el desplazamiento horizontal de cargas de hasta 1.000 kg sobre viga carril en atmósferas potencialmente explosivas. Con clasificación II 2 GD IIC T4 X, está homologado para trabajar en Zona 1 y 2 (presencia de gas inflamable) y Zona 21 y 22 (presencia de polvo combustible), siendo apto para los entornos industriales de mayor exigencia en materia de seguridad antiexplosiva.

El diseño del CMA-1,0 incorpora un revestimiento anti-chispas en todas las superficies en contacto con la viga, el dispositivo de freno completamente protegido frente a la entrada de partículas externas, y una cadena de tracción manual en acero inoxidable. Estas características lo diferencian del carro estándar sin certificación ATEX y lo hacen imprescindible en cualquier instalación donde la normativa de seguridad exija equipos antideflagrantes para la manipulación de cargas en zonas clasificadas.

El carro se ajusta a vigas con ancho de ala inferior entre 64 y 203 mm mediante regulación mecánica del cuerpo, lo que lo hace compatible con la mayoría de perfiles IPN, IPE, HEB y HEA de uso industrial. El radio mínimo de curva en circuitos con viga curvada es de 1 metro. El peso del equipo de 10,5 kg facilita su instalación y manipulación incluso en posiciones elevadas. Las dimensiones compactas (A=311 mm, B=246 mm, H=125 mm) permiten su uso en instalaciones con poco espacio libre bajo la viga.

El CMA-1,0 cumple la Directiva ATEX 94/9/EC (equipos para uso en atmósferas potencialmente explosivas) y la Directiva de Maquinaria 2006/42/EC. Dispone de marcado CE y se suministra con certificado y manual de uso específicos. Es responsabilidad del usuario determinar la categoría de área de protección contra explosiones aplicable a su instalación antes de la selección del equipo.

Las aplicaciones principales incluyen fábricas de pintura y talleres de aplicación de recubrimientos, talleres de fundición y refinerías, talleres de galvanizado y tratamiento superficial, fábricas de automóviles con zonas de pintura o uso de disolventes, industrias alimentarias con presencia de polvos orgánicos combustibles, industrias textiles y del papel, industrias de vidrio y cerámica, instalaciones portuarias y navales, y cualquier entorno industrial con zonas clasificadas ATEX donde se requiera traslación manual de cargas de hasta 1T.

Suteva distribuye el CMA-1,0 con envío rápido a toda la Península. El equipo técnico asesora sobre la compatibilidad con la viga existente, la combinación con polipastos ATEX o estándar, y el cumplimiento de la normativa ATEX aplicable a cada instalación.

ESPECIFICACIONES TÉCNICAS

BLOQUE FAQ

¿Qué es el carro GAYNER CMA-1,0 (ref. 78-180/2) y para qué se usa? El GAYNER CMA-1,0 es un carro de traslación manual a cadena de 1.000 kg con certificación ATEX II 2 GD IIC T4 X. Permite desplazar horizontalmente cargas de hasta 1T a lo largo de una viga carril (ancho 64–203 mm) en atmósferas potencialmente explosivas: Zona 1 y 2 (gas inflamable) y Zona 21 y 22 (polvo combustible). La traslación es manual mediante cadena de acero inoxidable. Pesa 10,5 kg. Ref. Suteva: GAY78-180/2, EAN 8425631268735.

¿Qué diferencia hay entre el CMA-1,0 y un carro de traslación estándar sin ATEX? El CMA-1,0 incorpora tres características específicas para entornos ATEX que los carros estándar no tienen: revestimiento anti-chispas en todas las superficies de contacto con la viga, dispositivo de freno completamente protegido frente a la entrada de partículas externas, y cadena de tracción en acero inoxidable. Además, está certificado conforme a la Directiva ATEX 94/9/EC y lleva marcado CE específico para uso en zonas clasificadas. Su uso es obligatorio en instalaciones donde la normativa exige equipos antideflagrantes.

¿Con qué vigas es compatible el CMA-1,0? El CMA-1,0 es compatible con vigas con ancho de ala inferior entre 64 y 203 mm, mediante regulación mecánica del cuerpo del carro. Esto abarca la mayoría de perfiles estructurales de uso industrial: IPN, IPE, HEB y HEA en los rangos de tamaño habituales en instalaciones de 1T. El radio mínimo de curva en tramos curvados es de 1 metro.

¿Qué zonas ATEX cubre la certificación del CMA-1,0? La clasificación ATEX II 2 GD IIC T4 X cubre Zona 1 y Zona 2 para presencia de gases o vapores inflamables (categoría G), y Zona 21 y Zona 22 para presencia de polvos combustibles (categoría D). El grupo IIC indica compatibilidad con los gases más inflamables (hidrógeno, acetileno). La temperatura superficial máxima T4 es de 135°C. Es responsabilidad del usuario verificar que la clasificación de la zona de su instalación es compatible con este certificado.

¿El CMA-1,0 incluye polipasto o solo el mecanismo de traslación? El CMA-1,0 es únicamente el carro de traslación: permite el movimiento horizontal de la carga a lo largo de la viga, pero no incluye mecanismo de elevación. Para elevar la carga, debe combinarse con un polipasto (manual o eléctrico) independiente, que se suspende del gancho inferior del carro. Si la aplicación requiere también elevación en zona ATEX, consultar con Suteva la compatibilidad del polipasto con la normativa ATEX.
